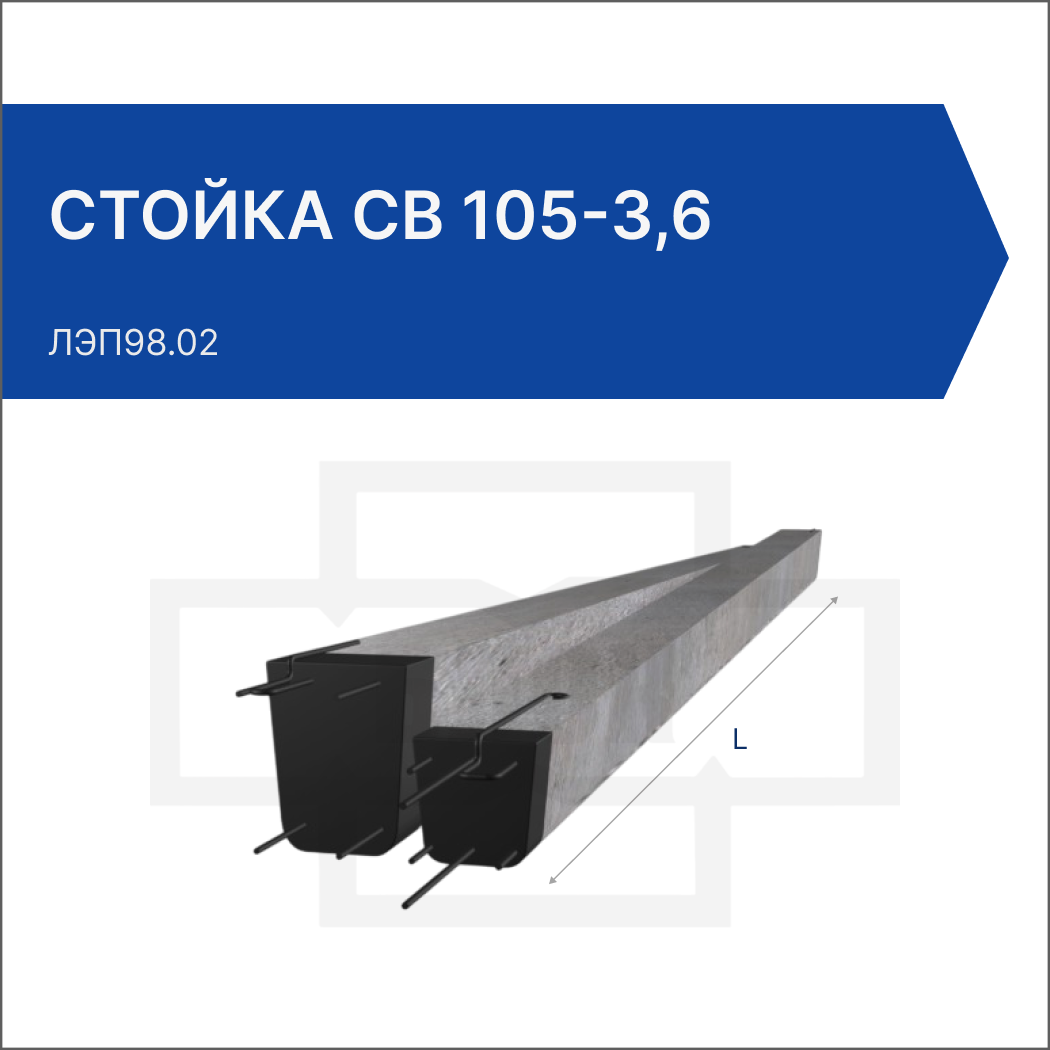

Описание стойки СВ 105-3,6
Стойка железобетонная (СВ 105-3,6) ЛЭП98.02 применяется для устройства опор линий электропередачи (ЛЭП). Изделие изготавливается из высокопрочного бетона с армированием стальной арматурой, что обеспечивает его прочность, устойчивость к нагрузкам и долговечность.
Применение стойки СВ 105-3,6
Стойка СВ 105-3,6 используется как элемент для монтажа опор воздушных линий электропередачи напряжением до 35 кВ. Она служит важной частью системы, обеспечивающей надежность и безопасность эксплуатации ЛЭП. Для монтажа могут применяться дополнительные элементы: закладные детали, анкерные болты и другие комплектующие.
Типы стоек
Железобетонные стойки подразделяются на несколько типов в зависимости от размеров и назначения:
- СВ: стойка цилиндрическая;
- СК: стойка коническая;
- СП: стойка прямоугольного сечения;
- СН: стойка наклонная.
Размеры зависят от типа: длина 10500–18000 мм, ширина 200–400 мм, высота 190–300 мм.
Основные параметры, размеры и характеристики
- Длина L, мм: 10500
- Ширина b, мм: 280/200 (верхняя/нижняя часть)
- Высота h, мм: 190/205 (верхняя/нижняя часть)
- Масса, тонн: 1,18
- Объем бетона, м³: 0,47
- Класс бетона: B30 (марка М400)
- Геометрический объем, м³: 0,6027
- Расход стали, кг: 58,8
Закладные детали
- Арматура АТ-VI-14 L=10660: основной несущий элемент;
- Арматура АТ-VI-14 L=10500: дополнительный несущий элемент;
- Спираль: элемент для усиления конструкции;
- Заземляющий проводник L=2400: элемент для защиты от электрического тока.
Дополнительные характеристики
- Марка по морозостойкости: F200–F300
- Марка по водонепроницаемости: W8–W12
- Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 16
Документы
- Нормативный документ: ЛЭП98.02
Расшифровка маркировки СВ 105-3,6
Маркировка "СВ 105-3,6" содержит следующую информацию:
- СВ – стойка цилиндрическая;
- 105 – длина стойки в дециметрах (10500 мм);
- 3,6 – расчетная нагрузка, которую может выдерживать стойка (в т).
Условия транспортировки и хранения
Стойки СВ 105-3,6 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Стойки устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества стойки СВ 105-3,6
Каждая стойка СВ 105-3,6 проходит многоступенчатый контроль качества в соответствии с ЛЭП98.02. Проверяются:
- прочность бетона (не ниже класса B30);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Стойка СВ 105-3,6 – надежный и долговечный элемент для устройства опор линий электропередачи. Благодаря строгому соблюдению требований ЛЭП98.02 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных стоек обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Стойка СВ 105-3,6 |
| СВ 105-3,6 стойка |
| Стойка СВ105-3,6 |
| СВ105-3,6 стойка |
| СВ 105-3,6 |
| СВ105-3,6 |
| Стойка СВ 105-3,6 ЛЭП98.02 |
| СВ 105-3,6 ЛЭП98.02 |
| СВ105-3,6 ЛЭП98.02 |
|
ГОСТ/Серия
|
ЛЭП98.02 |
|
Длина, мм
|
10500 |
|
Ширина, мм
|
280/200 |
|
Высота, мм
|
190/205 |
|
Масса, тонн
|
1.18 |
|
Объем бетона, куб.м
|
0.47 |
|
Класс бетона
|
В30 |
|
Геометрический объем, м.куб
|
0.6027 |
|
Сталь, кг
|
58.8 |
|
Закладная 1
|
Арматура АТ-VI-14 L=10660 |
|
Закладная 2
|
Арматура АТ-VI-14 L=10500 |
|
Закладная 3
|
Спираль |
|
Закладная 4
|
Заземляющий проводник L2400 |
